Выгребная яма из бетонных колец – это самый старый и, пожалуй, простейший с точки зрения технологии способ монтажа канализационного резервуара для приема и хранения бытовых и канализационных отходов.
В местах, где нет возможности подсоединения к централизованной канализационной сети, оборудуют автономные канализации, где устанавливают специальные емкости под хранение всех стекающих нечистот.
Все виды канализационных резервуаров данного типа могут быть разделены на несколько основных видов.
1. Модели с дном фактически не осуществляют какой-либо очистки стоков и служат лишь накопителями для последующей откачки с помощью ассенизаторской машины.

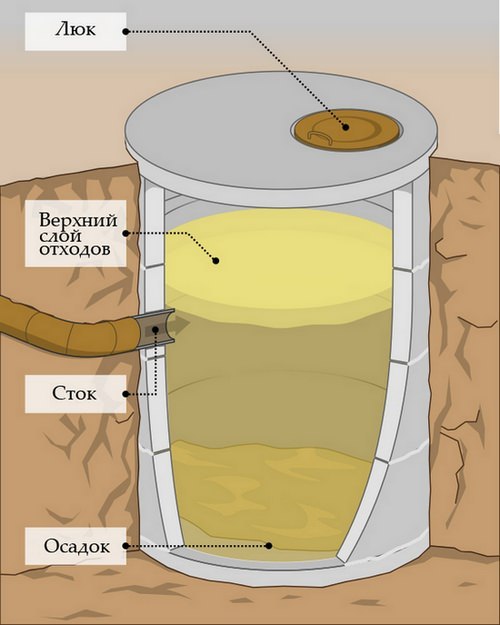

Рис.1 Выгребная яма из бетонных колец с дном
 |
Герметичная выгребная яма с дном нуждается в регулярной откачке. |
2. Конструкции с перетоком являются, по сути, двухкамерными септиками, в которых осуществляется осаждение твердых частиц в первом резервуаре и почвенная фильтрация во втором, а чаще всего – и аэробное разложение примесей микроорганизмами. Такая переливная выгребная яма из бетонных колец по качеству очистки стоков значительно выигрывает у конструкции, описанной далее.
Рис.2 Переливная выгребная яма из бетонных колец. Схема выгребной ямы из бетонных колец из двух камер (простого септика)
 |
3. Однокамерная модель без дна – это некий переходный вариант между обычным накопителем и септиком. Дешевые и простые конструкции обеспечивают в то же время частичную очистку стоков и их дренирование в грунт, за счет чего заполнение резервуара происходит намного медленнее, а услуги ассенизаторов и расходы на них требуются значительно реже.
Рис.3 Устройство выгребной ямы из железобетонных колец без дна
 |
В ямах без дна и в двухкамерных моделях можно использовать специальные биопрепараты, способствующие разложению органических примесей. Это будет способствовать снижению скорости наполнения резервуаров. |
В то же время существуют некоторые ограничения с точки зрения возможности установки такого очистного сооружения.
* Вода через фильтр будет беспрепятственно уходить в грунт только в том случае, если почва на участке песчаная, рыхлая, с хорошей влагопроницаемостью. Глина или суглинок могут пропускать стоки в первое время, однако вскоре станут практически герметичным препятствием.
* Еще одно условие – низкий уровень залегания грунтовых вод. Считается, что грунтовые воды должны пролегать не ближе, чем 50-100 см от нижней части очистной конструкции, чтобы избежать смешивания их с загрязненными стоками и распространения вредных веществ.
Выбор объема резервуаров любого типа нормируется санитарными нормами и правилами и должен быть не менее суточного объема стоков, умноженного на 3. Рассчитать такое количество можно, исходя из норм потребления воды на одного человека – 200 литров в сутки. Очевидно, что минимальный объем выгребной ямы для дачи может быть меньше из-за периодичности ее использования. В то же время следует помнить, что, чем меньше объем резервуара, тем чаще придется вызывать ассенизаторскую машину и оплачивать ее услуги.
Важно: Монтаж выгребной ямы из бетонных колец без дна возможен только при условии, что объем суточных стоков не превышает 1 м³ .
Выгребная яма своими руками из бетонных колец может быть построена не на любом месте. Особенно сложно выбрать место на участке со сложным рельефом.
С одной стороны, размещение очистного сооружения в самом низком месте повышает риск загрязнения грунтовых вод.
С другой, расположив его на возвышенности, сложно обеспечить необходимый уклон канализационного трубопровода (2 см на каждый метр длины).
Существуют также санитарно-гигиенические и строительные нормы, оговаривающие необходимое удаление очистных сооружений от основных объектов.
Решая, как сделать выгребную яму из бетонных колец, следует помнить, что для очистки ее будет необходим подъезд для ассенизаторской машины, в то же время нельзя располагать конструкцию ближе, чем 2 метра от основной дороги.

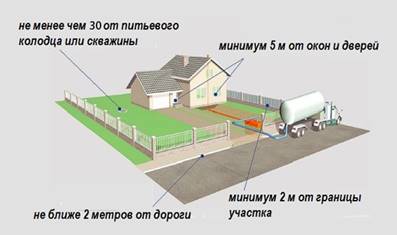

Рис.4 Схема расположения выгребной ямы на участке
 |
Минимальное расстояние от выгребной ямы до других объектов составляет: — до входной двери дома и до любого из окон – не менее 5 метров, — до источника питьевой воды – не менее 30 м, — до плодовых деревьев и огорода – не менее 5 метров. |
Строительство выгребной ямы из бетонных колец требует привлечения грузоподъемной техники, например, автокрана. Кольца могут иметь различный диаметр (до 2 метров, но чаще используются модели с диаметром в 1 метр), но они в любом случае обладают слишком большим весом для того, чтобы их можно было установить в котлован вручную.
Аренда спецтехники требует дополнительных расходов, однако, использование готовых блоков существенно сокращает время выполнения работ. Установку колец, подводящей трубы и покрытие стенок резервуара герметизирующим составом можно выполнить в течение одного рабочего дня. После этого важно выдержать срок затвердевания герметизирующих составов перед тем как приступить к засыпке.

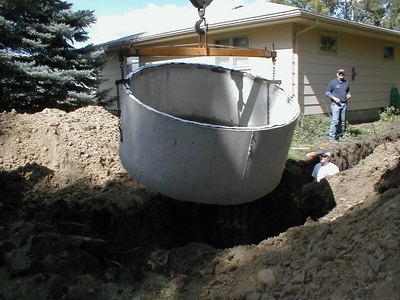

Рис.5 Установка железобетонных колец в котлован
 |
При строительстве модели с дном (накопителя) определенное время может потребоваться для застывания и набора прочности залитой бетоном стяжки. Только после этого на нее можно устанавливать кольца. |
Монтаж выгребных ям имеет свои нюансы в зависимости от особенностей конструкции.
1) Накопительные модели с дном предполагают выполнение бетонной стяжки, на которую впоследствии будут устанавливаться бетонные кольца. В качестве альтернативы можно приобрести для дна накопителя и нижней части первого резервуара двухкамерной ямы кольца с дном. Такие изделия также имеются в продаже.
Рис.6 Для герметичных камер выгребной ямы или септика удобнее использовать бетонные кольца с дном
 |
2) Выгребная яма из бетонных колец без дна нуждается в устройстве фильтрующего слоя. Для него могут использоваться различные сыпучие, не впитывающие воду строительные материалы, в том числе, щебень, гравий и пр. Наиболее эффективным вариантом является организация двух слоев: нижнего песчаного и верхнего из крупного щебня. Для повышения эффективности и предотвращения заиливания фильтрующих слоев практикуют укладку «прослоек» из термосклеенного геотекстиля под нижним слоем и между слоями. Вода проходит такие фильтры медленно, оставляя на его материале частицы осадка, таким образом в грунт уходят уже осветленные стоки. При необходимости для повышения интенсивности дренирования можно в нижней части устанавливать железобетонные кольца с перфорацией.
Рис.7 Перфорированные ж/б кольца можно использовать для лучшего дренажа
 |
3) Сливная яма из бетонных колец с двумя камерами представляет собой соединение первого и второго вариантов. В этом случае кольца первого резервуара монтируются на стяжку, а второго – на фильтрующий слой.
При устройстве подобных очистных сооружений важно следовать определенным правилам и советам.
1) Отверстия для входных труб выполняются с помощью перфоратора.
2) Монтаж канализационной трубы и перетока (в случае выбора двухкамерной модели) осуществляется с использованием тройников.
3) Места установки труб тщательно герметизируются.
4) Для предотвращения появления неприятного запаха лучше герметизировать и вход вентиляционной трубы, а также обеспечить плотное закрытие люков в крышке.
5) Стыки между поставленными друг на друга бетонными кольцами (а также стык между нижним кольцом и фундаментом, если выбрана модель с дном) также требуют герметизации.
6) Для лучшей герметичности конструкции рекомендуется использовать бетонные кольца с замком.
7) Бетонные кольца не являются 100% герметичными, поэтому следует покрыть их с внешней и внутренней стороны гидроизолирующим слоем там, где это необходимо: верхняя часть устройств без дна, полностью стенки и дно моделей-накопителей, первый резервуар двухкамерных конструкций.

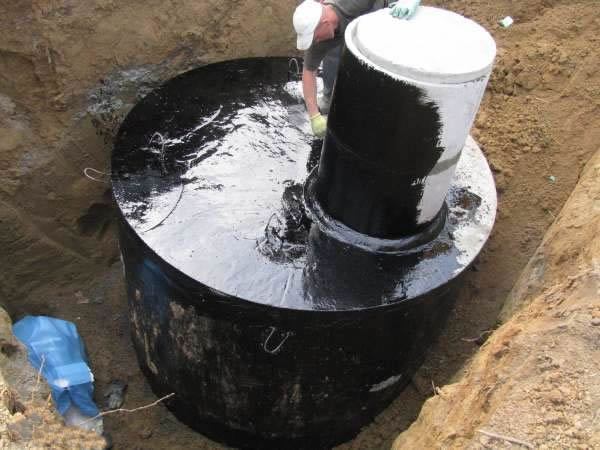

Рис.8 Гидроизоляция выгребной ямы из бетонных колец.
 |
8) Для повышения прочности стяжки конструкций с дном можно армировать фундамент ломом металла, камнем или кирпичом, однако, необходимо следить, чтобы все армирующие элементы находились полностью в растворе, не выступая на поверхность.
